付録３．トランザクション

付録１．ePath FHIRリポジトリとの連携を想定したアクタとトランザクションを説明する。

EP12 適用後パスデータ

適用後パスデータの登録から、利用者が適用後パスデータを取得するまでの一連の流れを説明する。

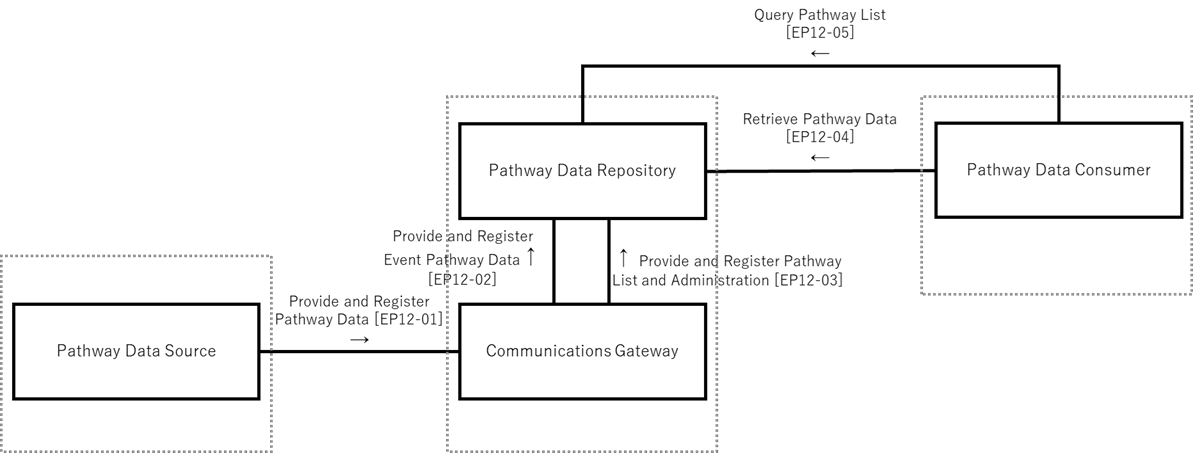

表8 EP12 適用後パスデータ連携のアクタ

アクタ	関連トランザクション	説明
Pathway Data Source	Provide and Register Pathway Data [EP12-01]	適用後パスデータの発生元、例えば電子カルテシステム。
Communications Gateway	Provide and Register Pathway Data [EP12-01] Provide and Register Event Pathway Data [EP12-02] Provide and Register Pathway List and Administration [EP12-03] Retrieve Pathway Data For Operation [EP12-06] Update Pathway Data After Operation [EP12-07] Provide and Register Multiple Questionnaire Response [QSR-04] Register Questionnaire Response [QSR-05] Request Operation Merge Questionnaire Response [QSR-06]	Pathway Data Sourceなどからデータを受け取り、ePathレポジトリに登録する。
Pathway Data Repository	Provide and Register Event Pathway Data [EP12-02] Provide and Register Pathway List and Administration [EP12-03] Retrieve Pathway Data [EP12-04] Query Pathway List [EP12-05] Retrieve Pathway Data For Operation [EP12-06] Update Pathway Data After Operation [EP12-07] Provide and Register Pathway Template [EP01-01] Register Pathway Template [EP01-02]	ePathリポジトリサーバ。CRUD機能と検索機能を持つ。例えばクラウド上のFHIRサービス。
Pathway Data Consumer	Retrieve Pathway Data [EP12-04] Query Pathway List [EP12-05]	ePathリポジトリクライアント。適用後パスデータの利用者、例えばPHRシステム。

表9 EP12 適用後パスデータ連携のトランザクション

ID	トランザクション名称	データ	説明
EP12-01	Provide and Register Pathway Data	EPath Bundle Message EP12	適用後パスデータを生成し、リポジトリへの登録を要求する。
EP12-02	Provide and Register Event Pathway Data	EPath Bundle Message EP12	病日・イベント単位に分割した適用後パスデータをリポジトリに登録する。
EP12-03	Provide and Register Pathway List and Administration	EPath List EPathRepository	適用後パスデータリストをePathリポジトリに登録する。 他に登録の経路がない場合、医療機関情報や患者基本情報も登録する。
EP12-04	Retrieve Pathway Data	EPath Bundle Message EP12	病日・イベント単位に分割した適用後パスデータを取得する。
EP12-05	Query Pathway List	Bundle(Search Set) エントリはEPath List EPathRepository	適用後パスデータリストを検索する。
EP12-06	Retrieve Pathway Data For Operation	EPath Bundle Message EP12	オペレーションを実行するためにパスデータを取得する。 例えばRequest Merge Questionnaire Response [QSR-06」がオペレーションにあたる。
EP12-07	Update Pathway Data After Operation	EPath Bundle Message EP12	オペレーションの結果で適用後パスデータを更新する。

適用後パスデータ登録の流れ

1. Provide and Register Pathway Data [EP12-01]：Pathway Data Source は Communications Gateway に対し、 適用後パスデータバンドル（Bundle） を送信する。※適用後パスデータバンドルが「パス全体」か「病名・イベント単位」であるかは問わない。

2. Provide and Register Event Pathway Data [EP12-02]：Communications Gateway は 適用後パスデータバンドル（Bundle） から 病日・イベント単位の適用後パスデータバンドル（Bundle） を生成し、Pathway Data Repositoryに登録（更新）する。

3. Provide and Register Pathway List and Administration [EP12-03]：Communications Gateway は 適用後パスデータバンドル（Bundle） から 医療機関情報（EPathOrganization） 、 患者基本情報（EPathPatient） を生成し、Pathway Data Repository に登録（更新）する。

4. Provide and Register Pathway List and Administration [EP12-03]：Communications Gateway は2と3の登録結果から 適用後パスデータリスト（List） を生成し、登録（更新）する。

• 適用後パスデータの削除はパス適用情報(EPathCarePlanEPathApply)と適用後パスデータリスト（List）のステータス（status）変更を想定している。そのため、Provide and Register Pathway Data [EP12-01]として扱う。

適用後パスデータの抽出

• 適用後パスデータを抽出する場合、最初に適用後パスデータリスト（List）に対し検索（Query Pathway List [EP12-05]）を行い、適用後パスデータの実体はList.entry.item.reference から取得（Retrieve Pathway Data [EP12-04]）する。

QSA 入力フォーム、QSR 入力フォーム回答

入力フォームの登録から入力フォーム回答が返信されるまでの一連の流れを説明する。

本書では入力フォームおよび入力フォーム回答の削除は定義していないため、Communications Gateway 側で任意で実装すること。

表10 EP12 QSA 入力フォーム、QSR 入力フォーム回答連携のアクタ

アクタ	関連トランザクション	説明
Questionnaire Source	Provide and Register Questionnaire [QSA-01]	入力フォームの発生元、例えば電子カルテシステム。
Questionnaire Repository	Provide and Register Questionnaire [QSA-01] Retrieve Questionnaire [QSA-02] Query Questionnaire [QSA-03]	ePathリポジトリサーバ、例えばクラウド上のFHIRサービス。
Questionnaire Consumer	Retrieve Questionnaire [QSA-02] Query Questionnaire [QSA-03]	ePathリポジトリクライアント。入力フォームの利用者、例えばPHRシステム。
Questionnaire Response Source	Provide and Register Questionnaire Response [QSR-01] Provide and Request Multiple Questionnaire Response [QSR-04]	入力フォーム回答の発生元、例えばPHRシステム。
Questionnaire Response Repository	Provide and Register Questionnaire Response [QSR-01] Retrieve Questionnaire Response [QSR-02] Query Questionnaire Response [QSR-03] Register Questionnaire Response [QSR-05]	ePathリポジトリサーバ、例えばクラウド上のFHIRサービス。
Questionnaire Response Consumer	Retrieve Questionnaire Response [QSR-02] Query Questionnaire Response [QSR-03] Request Operation Merge Questionnaire Response [QSR-06]	ePathリポジトリクライアント。入力フォーム回答の利用者、例えば電子カルテシステム。

表11 EP12 QSA 入力フォーム、QSR 入力フォーム回答連携のトランザクション

ID	トランザクション名称	データ	説明
QSA-01	Provide and Register Questionnaire	EPath Questionnaire	入力用フォームデータを生成し、リポジトリに登録する。
QSA-02	Retrieve Questionnaire	EPath Questionnaire	入力用フォームデータを取得する。
QSA-03	Query Questionnaire	Bundle(Search Set) エントリはEPath Questionnaire	入力用フォームデータを検索する。
QSR-01	Provide and Register QuestionnaireResponse	EPath QuestionnaireResponse	入力用フォーム回答データを生成し、リポジトリに登録する。
QSR-02	Retrieve QuestionnaireResponse	EPath QuestionnaireResponse	入力用フォーム回答データを取得する。
QSR-03	Query QuestionnaireResponse	Bundle(Search Set) エントリはEPath QuestionnaireResponse	入力用フォーム回答データを検索する。
QSR-04	Provide and Request Register Multiple Questionnaire Response	EPath Bundle Message EP22	複数の入力用フォーム回答データのリポジトリへの登録を要求する。
QSR-05	Register QuestionnaireResponse	EPath QuestionnaireResponse	入力用フォーム回答をリポジトリに登録する。
QSR-06	Request Operation Merge Questionnaire Response	EPath QuestionnaireResponse EPath Bundle Message EP22	入力用フォーム回答データの内容を適用後パスデータに反映するため、オペレーション（Operation）を要求する。

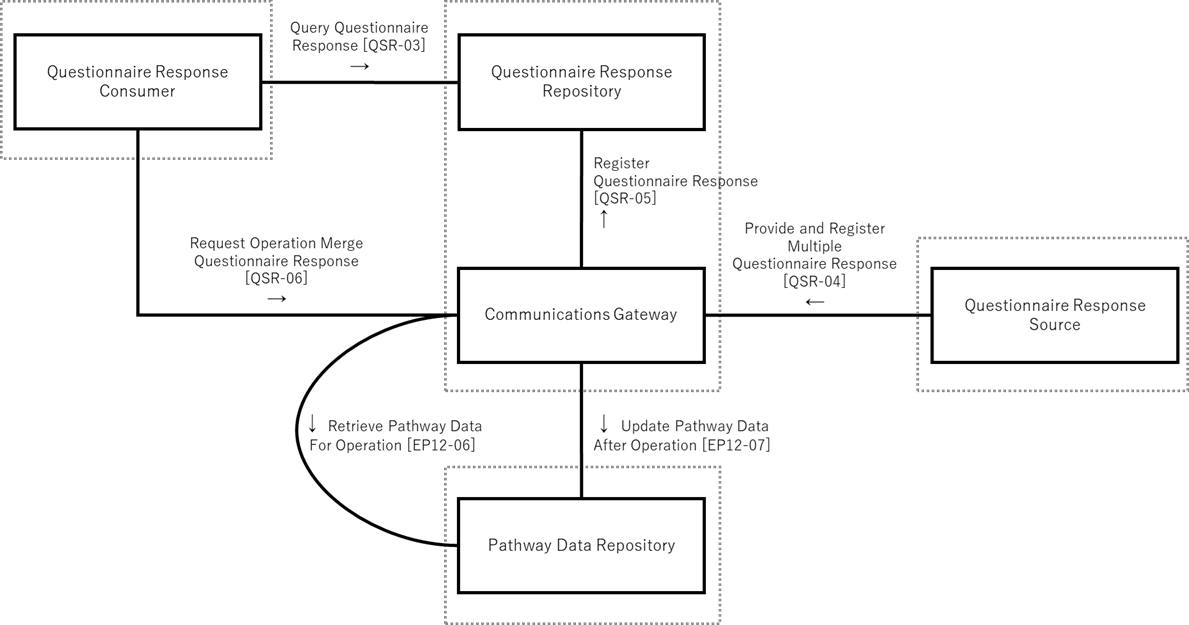

適用後パスデータに入力フォーム回答が反映されるまでの流れ（図11, 回答の一括登録を使用した場合）

1. Provide and Request Register Multiple Questionnaire Response [QSR-04]：Questionnaire Response Source は Communications Gateway に対し、 入力フォーム回答の返信バンドル（Bundle） を送信する。

2. Register QuestionnaireResponse [QSR-05]：Communications Gateway は 入力フォーム回答の返信バンドル（Bundle） から 入力フォーム回答（EPathQuestionnaireResponse） を生成し、Questionnaire Response Repository に登録する。

3. Query QuestionnaireResponse [QSR-03]：Questionnaire Response Consumer は Questionnaire Response Repository に対し 入力フォーム回答（EPathQuestionnaireResponse） を要求する。

4. Request Operation Merge Questionnaire Response [QSR-06]：Questionnaire Response Consumer は Communications Gateway に対し、入力用フォーム回答データの内容を適用後パスデータに反映するためのオペレーション（Operation）を要求する。

• 入力フォーム回答の削除は 入力フォーム回答（EPathQuestionnaireResponse）のステータス（status）変更を想定している。そのため、Provide and Request Register Multiple [QSR-04]などで実現する。

• 入力フォームは必ずしも個別のリソースで Questionnaire Repository に登録する必要はなく、Provide and Register Pathway Data [EP12-01]でPathway Data Repositoryに登録した適用後パスデータバンドル（Bundle）にエントリされているものを使用してもよい。

EP01 ひな型パス、 EP02 施設パス

ひな型パス（施設パス）の登録から、利用者がひな型パス（施設パス）を取得するまでの一連の流れを説明する。

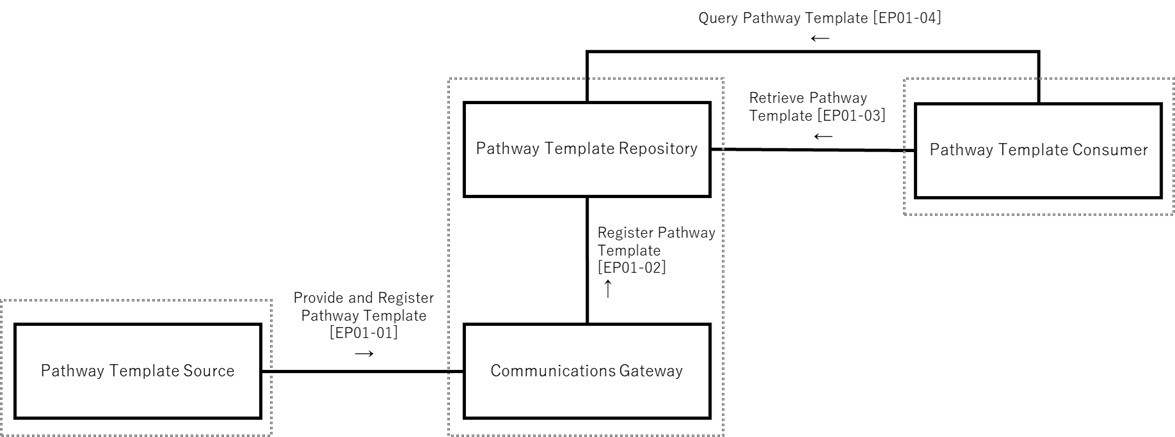

表12 EP01 ひな型パス、 EP02 施設パス連携のアクタ

アクタ	関連トランザクション	説明
Pathway Template Source	Provide and Register Pathway Template [EP01-01]	ひな型パス、施設パスの発生元、例えば施設パスの場合は電子カルテシステム。
Pathway Template Repository	Provide and Register Pathway Template [EP01-01] Register Pathway Template [EP01-02] Retrieve Pathway Template [EP01-03] Query Pathway Template [EP01-04]	ePathリポジトリサーバ、例えばクラウド上のFHIRサービス。
Pathway Template Consumer	Retrieve Pathway Template [EP01-03] Query Pathway Template [EP01-04]	ePathリポジトリクライアント。ひな型パス、施設パスの利用者、例えば電子カルテシステム。

表13 EP01 ひな型パス、 EP02 施設パス連携のトランザクション

ID	トランザクション名称	データ	説明
EP01-01	Provide and Register Pathway Template	EPath Bundle Message EP01 EPath Bundle Message EP02	ひな型パス、施設パスを生成し、リポジトリに登録を要求する。
EP01-02	Register Pathway Template	EPath Bundle Message EP01 EPath Bundle Message EP02	ひな型パス、施設パスをePathリポジトリに登録する。他に登録の経路がない場合、施設パスを受けた際に医療機関情報も登録する。
EP01-03	Retrieve Pathway Template	EPath Bundle Message EP01 EPath Bundle Message EP02	ひな型パス、施設パスを取得する。
EP01-04	Query Pathway Template	Bundle(Search Set) エントリはEPath Bundle Message EP01, EPath Bundle Message EP02	ひな型パス、施設パスを検索する。

ひな型パス登録の流れ

1. Provide and Register Pathway Template [EP01-01]：Pathway Template Source は Communications Gateway に対しひな型パスバンドル（Bundle） を送信する。

2. Register Pathway Template [EP01-02]：Communications Gateway は ひな型パスバンドル（Bundle） を Pathway Template Repository に登録（更新）する。

• ひな型パスの削除（利用停止, retired）は PlanDefinition のステータス（status）変更を想定している。そのため、Provide and Register Pathway Template [EP01-01]として扱う。

施設パス登録の流れ

1. Provide and Register Pathway Template [EP01-01]：Pathway Template Source は Communications Gateway に対し施設パスバンドル（Bundle） を送信する。

2. Register Pathway Template [EP01-02]：Communications Gateway は 施設パスバンドル（Bundle） を Pathway Template Repository に登録（更新）する。施設パスバンドル（Bundle）から 医療機関情報（EPathOrganization） を生成し、Pathway Template Repository に登録（更新）する。

• 施設パスの削除（利用停止, retired）は PlanDefinition のステータス（status）変更を想定している。そのため、Provide and Register Pathway Template [EP01-01]として扱う。
